產品特點

● 集成度高
● 插損低
● 殘壓低
● 方便安裝
● 良好的防雷效果

產品概述

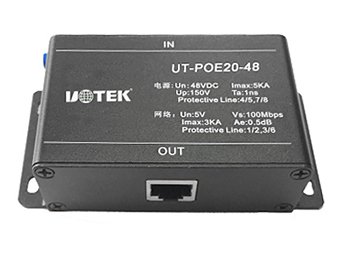

    UT-POE20-48是為數字?jǐn)z像機定制的一款防雷產品，保護POE攝像機電源、網絡線路免受雷電電磁脈沖、感應過電壓、操作過電壓的影響，廣泛應用于公共治安、交通監控等領域。該系列產品具有集成度高、插損低、殘壓低、方便安裝等特點，具有良好的防雷效果。

詳細參數

規格參數

工作電壓（Un） ：48VDC
最大電壓（Uc） ：55VDC
標稱放電電流（In） ：3kA
最大通流容量（Imax） ：5kA
保護水平（Up） ：150V
傳輸速率 ：1000Mbps
響應時間 ：1ns
插入損耗 ：0.5dB
接頭形式 ：RJ45

額定負載電流 ：1.5A
保護路數 ：1/2,3/6,4/5,7/8
失效機制 ：線路對地短路或斷開
外形尺寸 ：104 x 53 x 28mm
外殼材料 ：鋁合金
保護等級 ：IP20
工作環境 ：溫度-40～+85℃，相對濕度≤95％(25℃)
安裝方式 ：墻面固定或水平固定
接地方式 ：線耳

安裝使用和維護

安裝環境：

● 請確保處于室內或室外
● 避免安裝在劇烈震動場所
● 確保電源部分電壓、電流以及信號部分傳輸速率與防雷器匹配
● 確保防雷器能可靠接地，并且工頻接地電阻低于10歐姆
安裝材料：

● 工具：十字螺絲刀、一字螺絲刀、剝線鉗等各一把
● 網線 ：1根 五類屏蔽雙絞線 15-30CM ，連接防雷器與攝像機網絡
● PE連接線 ：1根 ，≥1.5mm2，就近接地

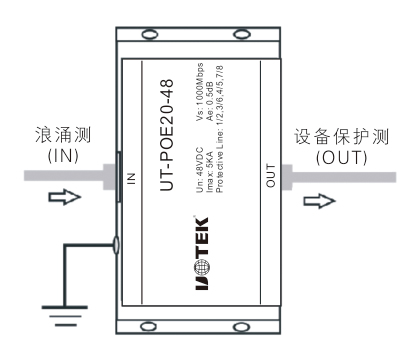

安裝示意圖：

● 準備/網線一根，用于連接防雷器與POE供電設備
● 將防雷設備固定在防水箱內
● 完成防雷器信號輸出OUT端口與設備的連接
● 完成防雷器信號輸入NI端口與設備浪涌測連接

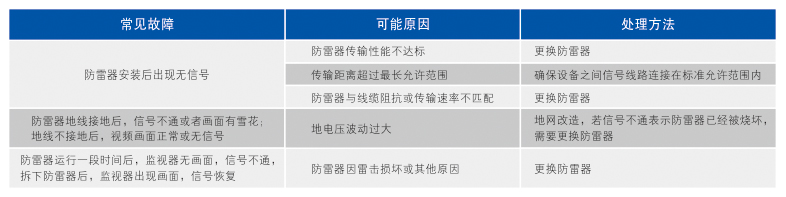

故障維護：
