產品特點

● 效率高達75%
● 封裝SIP6與國際、國內同類產品PIN對PIN兼容
● 工作溫度范圍: -40~+85℃
● 內部貼片化設計
● 無需外加元件
● 外殼采用阻燃耐熱塑料
● 工作頻率：60KHz±10%

產品概述

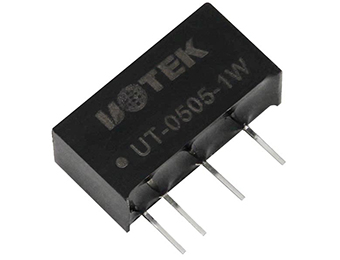

    UT-0505系列產品是專門針對線路板上分布式電源系統中需要產生于輸入電源隔離的電源應用場合而設計的。

    該產品適用于：
1、輸入電源的電壓變化≤±10%；
2、輸入輸出之間要求隔離電壓≤1000VDC；
3、對輸出電壓穩定度和輸出紋波噪聲要求不高；
如：純數字電路，一般低頻模擬電路，IGBT等功率器件驅動電路等。

詳細參數

>>產品規格

工作效率值 ：高達75%
接口兼容 ：封裝SIP6與國際、國內同類產品PIN對PIN兼容
工作溫度 ：-40℃~+85℃
工作頻率 ：60KHZ±10%
輸入電壓 ：5 VDC
輸出電流 ：20~200mA
負載調整率 ：12% max
溫度漂移系數 ：0.03%/℃典型值
紋波和噪聲(20MHz帶寬) ：30mV-120mV p-p max
滿負載時的效率 ：75%典型值，70%最小值
存儲濕度 ：95%
工作溫度 ：-40℃~85℃
存儲溫度 ：-55℃~125℃
產品工作時外殼溫升 ：15℃~25℃
冷卻方式 ：自然空冷
外殼材料 ：阻燃耐熱塑料
輸出短信保護 ：1秒
