產品特點

● 同一個網絡至少可連接32 個節點
● 單一的+5V 供電
● 傳輸速率300bps -115200bps
● RS-422信號：T+、T-、T/R+、T/R-
● RS-485信號：485+、485-
● TTL信號： RXD、TXD、GND；
● RS-485/422總線600W防浪涌保護
● 隔離電壓：1000V DC
● 工作濕度：5-95%不結露
● 工作溫度：-40~+85℃

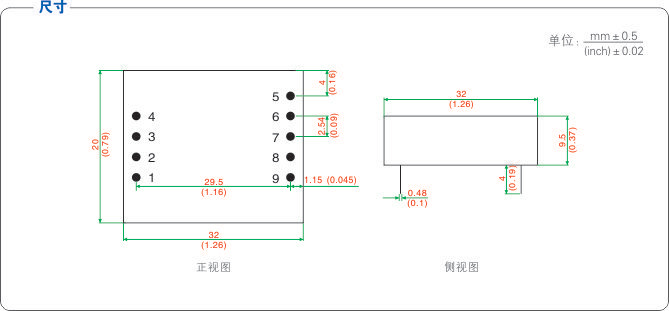

● 外形尺寸：32 ×20 ×9.5mm

產品概述

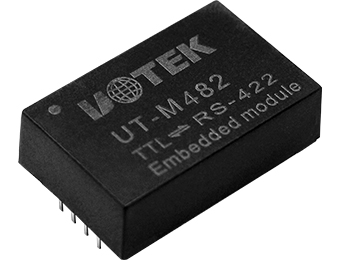

    UT-M482 系列隔離收發器模塊，是集成電源隔離、電氣隔離、RS-485/422  接口芯片 具有隔離及總線保護功能于一身；方便嵌入用戶的設備使產品具有連接到RS-485/422 網絡的功能。該系列模塊采用灌封工藝，具有很好的隔離特性，隔離電壓高達1000V DC?？捎糜诠I(yè)通訊、煤礦行業、電力監控、樓宇自動化、石油化工、PLC

詳細參數

>>產品規格

輸入電壓：DC4.75～5.25V
模塊靜態電流：小于65mA
模塊發送電流：小于80mA
RS-422總線接口：標準RS-485/422接口，具有ESD總線保護功能，內置4.7K上下拉電阻，雙絞線輸出，浪涌保護功能600W
總線驅動能力：每路RS-485/422網絡至少32個節點
串行接口：兼容+5V 標準UART接口
輸入數據波特率：最大115200bps
數據延時：從接收數據切換到發送數據延時時間：最小30μs，最大100μs
隔離電壓：1000VDC
濕度：5～95%不結露
溫度范圍：-40℃～+85℃

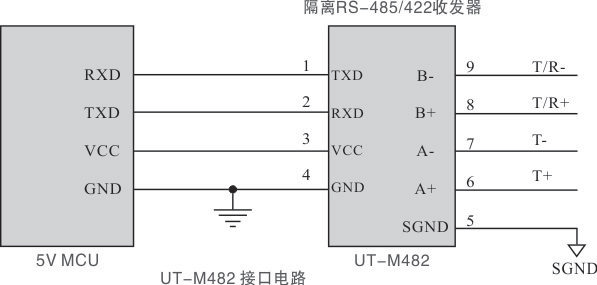

>>典型電路示意圖

注：UT-M482不兼容3.3V TTL電平，由于UT-M482系列模塊內部自帶A/B線上下拉電阻(4.7K)和浪涌保護功能，因此用戶一般無需總線保護器件。
