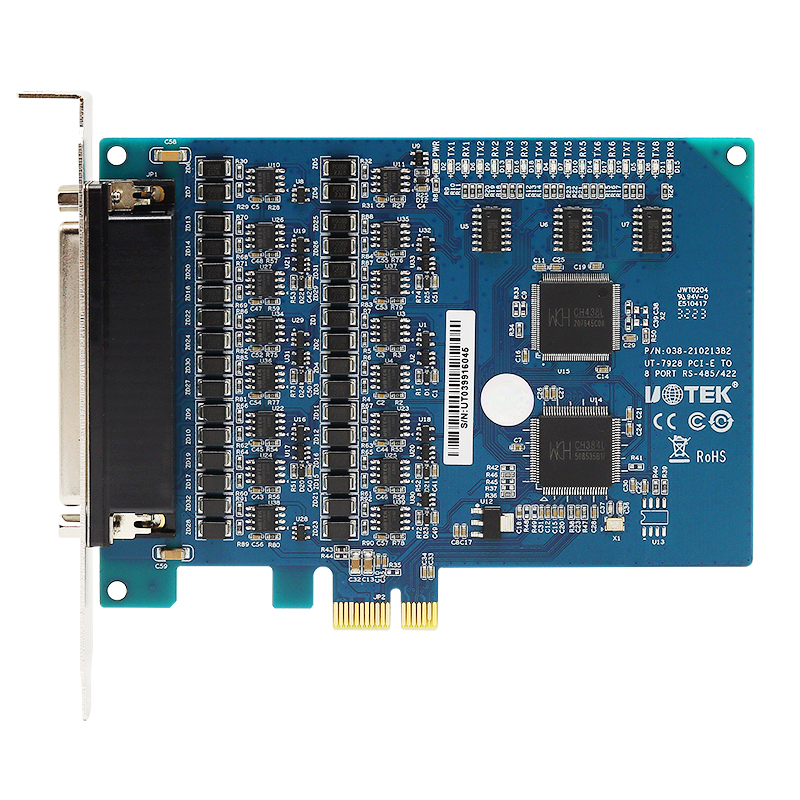

產品概述

UT-7928 工業級 PCI-E 轉換卡是一款采用全國產元器件方案的多串口卡，，兼容 RS-485、RS-422標準，能夠?qū)味说?PCI-E 信號轉換為 RS-485、RS-422 信號，帶有快速的瞬態抑制保護器，此保護器被設計用來保護 RS-485、RS-422 接口，采用當今先進的 TSS(THYRISTOR SURGE SUPPRESSOR)半導體放電管(品閘管浪涌抑制器)，正常情況下 TSS 處于截止?fàn)顟B(tài)，當電路中由于感應雷，操作過電壓時，TSS管快速導通泄放由異常過電壓導致的異常過電流，保護后端設備免遭異常過電壓的損壞，異常過電壓消失后，TSS 管又恢復至截止?fàn)顟B(tài)，保證了RS-485、RS-422 接口的穩定高速傳輸。

詳細參數

●連接類型:HDB62母頭1個，DB9公頭8個

●總線:X1 2.5Gbps PCl Express

●信號

     RS-485:Data+(A)、Data-(B)、GND

     RS-422:TXD-(B)、TXD+(A)、RXD+(A)、RXD-(B)、GND

●傳輸速率:300bps-921.6Kbps

●數據位:5、6、7、8

●停止位:1、1.5、2

●校驗位:None、Even、odd、Space、Mark

●流控制:RTS/CTS XON/XOFF

●工作溫度:-40℃~85℃

●接口保護:RS-485、RS-422 接口共模 2KV 浪涌防護，±15K V靜電保護

●傳輸距離:RS-485/422 通信距離可達 1.2Km

●支持系統:win2000/2003/XP/VISTA/win7/8/8.1/10/11/Linux2.4x/2.6

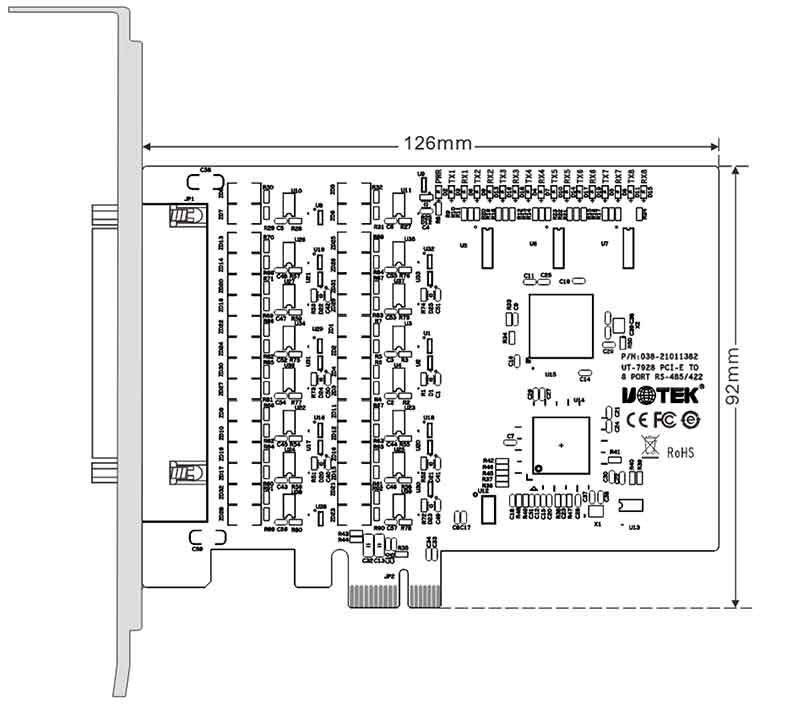

產品尺寸
