產品特點

● 遵從USB1.1，向后兼容USB2.0
● 支持RS-422/485通用接口,無需跳線
● RS-422/485接口DB9針型
● 光電隔離加強型（隔離電壓2.5KVrms /500VDC絕緣）， 專用DC/DC模塊，RS-485/422提供每線600W的防雷、浪涌、±15KV ESD保護及防止共地干擾
● 數據（TXD）自動流控，零延時設計
● 通信速率：300-128000bps
● 支持自動握手協議
● 支持遠程喚醒和電源管理
● 電源輸入：AC100V-240V/50～60Hz
● 電源功耗：12W最高

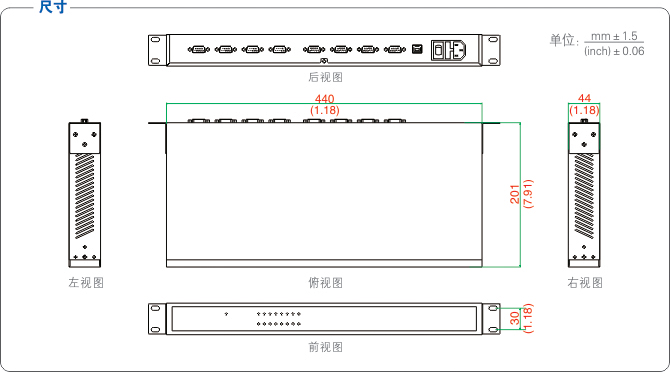

● 外形尺寸：490mmX201mmX44mm
● 使用環境：-25℃ 到 70℃，相對濕度為5%到95%
● 支持Win8/Win10/Win98/2000/2003/2008/XP/Vista/7/8/CE/Mac/Linux等

產品概述

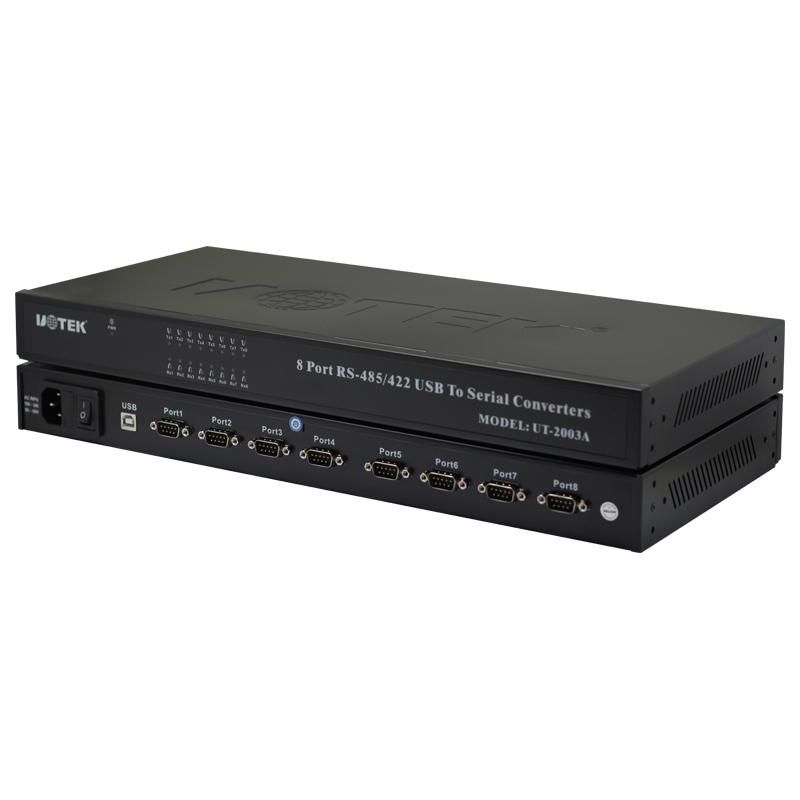

       UT-2003A是一款通用的USB/RS-485/422轉換器,無需外加電源、內置光電隔離器及DC/DC電源隔離模塊。兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD,提供每線600W的雷擊、浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且小的極間電容保證了RS-422/RS-485接口的高速傳輸， RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)無需跳線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用. 確保適合一切現有的通軟件和接口硬件。

       UT-2003A光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每個Port口可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-128000bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-422、USB到RS-485轉換。

詳細參數

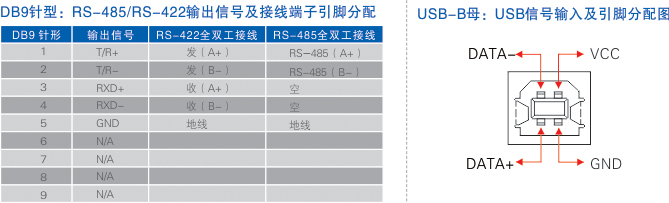

>>連接器和信號

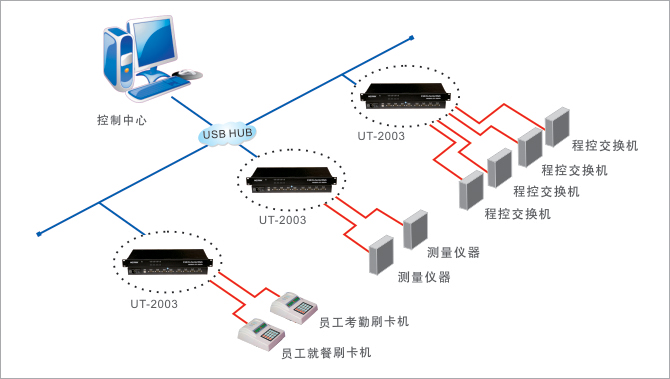

>>應用領域示意圖

>>訂購信息

備注：配件為電源線USB數據線接線端子固定片。
