產品特點

●支持CAN-bus與USB的雙向數據傳輸
●支持CAN-bus與RS-232的雙向數據傳輸
●支持CAN2.0協議
●集成1路CAN-bus通訊接口，支持5Kbps-1Mbps自定義速率
●集成1路USB 2.0接口(12Mbits)
●集成1路RS-232通訊接口，支持300bps-250Kbps自定義速率

產品概述

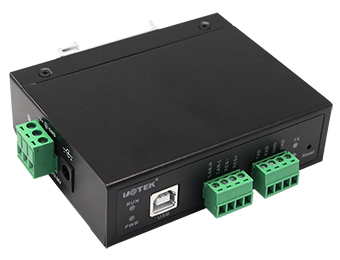

       UT-8251是一個USB到CAN設備的適配器。采用USB2.0協議，用戶無須安裝USB驅動，即插即用。用戶通過該適配器同CAN現場總線相連，可方便地通過PC機對現場總線設備進行調試，數據采集和控制。

       UT-8251 在設計中充分考慮現場總線惡劣的電氣環境。CAN 總線電路采用獨立的DC-DC 電源模塊，進行光電隔離，使該接口適配器具有很強的抗干擾能力，和不易損壞，大大提高了系統在惡劣環境中使用的可靠性。在軟件設計過程中，我們采用大容量的數據緩存技術，和實時傳送技術相結合，努力使設備獲得很高的數據吞吐效率。因此UT-8251適配器可廣泛應用于實驗室、工業控制、智能樓宇、汽車電子等領域中，對CAN現場總線設備進行數據處理，數據采集，數據傳輸，控制。

       UT-8251 可以利用生產廠家宇泰科技有限公司提供的PC機軟件對CAN總線設備進行數據收發，亦可以利用參照宇泰科技有限公司 提供的DLL動態連接庫，和例程編寫自己的軟件，或者整合到已有的軟件系統中。用戶無須了解USB協議，直接調用提供的接口函數就可對CAN總線進行操作。

詳細參數

工作電壓：12-36V DC/USB供電
工作電流：≤ 150mA@12V
工作溫度：-40~+85℃
儲存溫度：-40~+85℃
工作濕度：5~95%（無凝露）

儲存濕度：5~95%（無凝露）

隔離電壓：1000VDC

靜電保護：空氣8kV，接觸6kV
浪涌防護：電源口：1.2/50us 共模2kV，差模1kV
              CAN口：600W
              RS-232口：600W
PWR：紅色，電源指示燈；供電正常時長亮。

RUN：綠色，系統運行指示燈；系統正常運行時閃亮。
TX：綠色，通訊指示燈；當CAN對外發送數據時，指示燈亮，發送完成熄滅。
RX：黃色，通訊指示燈；當CAN接收到數據時，指示燈亮，接收完成熄滅。
