產品特點

● 接口特性：接口兼容EIA/TIA的RS-232C、RS-485 /RS-422標準
● 電氣接口：RS-232接口輸入DB9母頭的連接器，RS-422/RS-485接口輸出DB9公頭的連接器
● 保護等級：RS-422、RS-485接口每線600W的雷擊浪涌保護
● 隔離度：隔離電壓2500Vrms  500DC連續
● 工作方式：異步半雙工或異步全雙工
● 信號指示：三個信號指示燈電源（PWR）、發送（TXD）、接收（RXD）
● 傳輸介質：雙絞線或屏蔽線
● 傳輸速率：115.2Kbps 到300m
                  38.4Kbps 到 600m
                 9600bps 到 1.2Km

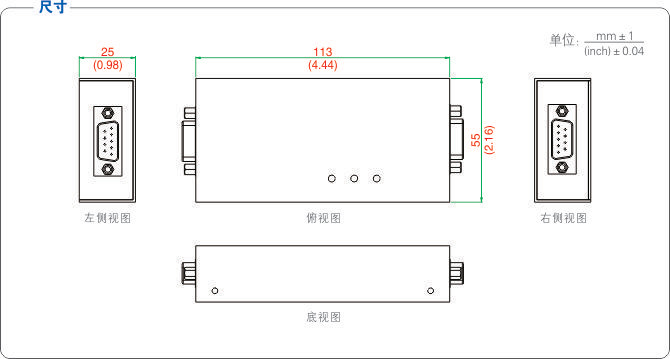

● 外形尺寸：113mm×55mm×25mm
● 使用環境：-25℃ 到 70℃，相對濕度為5%到95%
● 傳輸距離：0-1,200米（115200bps-9600bps）

產品概述

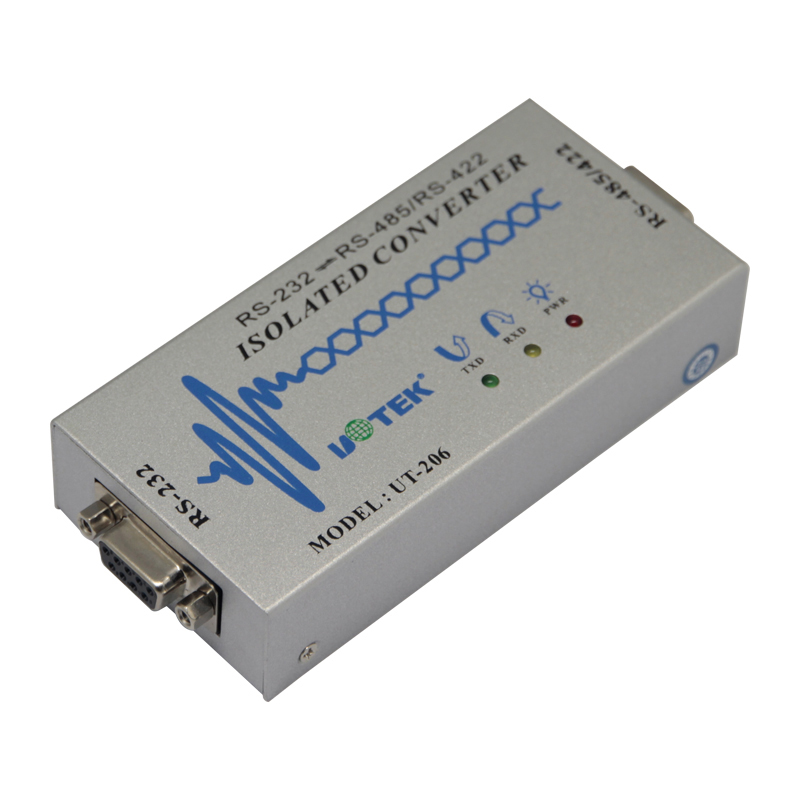

        UT-206光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING），提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用. 確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式任何軟件的修改。
        UT-206光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-115.2KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。

詳細參數

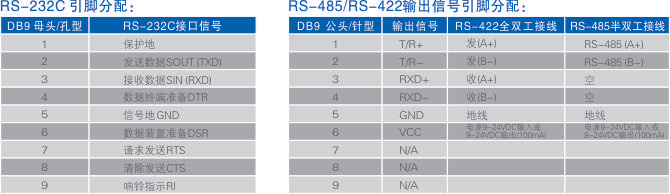

>>連接器和信號

>>訂購信息

備注：
以上產品配件為電源串口線接線端子。
