產品特點

● 兼容RS-232、RS-485、RS-422 TIA/EIA標準
● 自動發送/接收數據，無需外部的流量控制信號(RTS)
● 通信速率：300bps-115.2Kbps
● 能夠連接32個RS-485或RS-422接口設備
● 通訊距離：1200米（9600bps）
● 電源及雙色數據流量指示燈，可檢測故障點
● 工作方式：異步半雙工（RS-485）或異步全雙工(RS-422)通用，無需跳線設置
● 光電隔離型（隔離電壓2.5KVrms /500VDC絕緣），RS-485/422提供每線600W的防雷保護和防止共地干擾
● 電氣接口：RS-232C接口DB25孔型連接器，RS-485/422 接口四位接線端子及RJ-11座
● 傳輸介質：雙絞線或屏蔽線

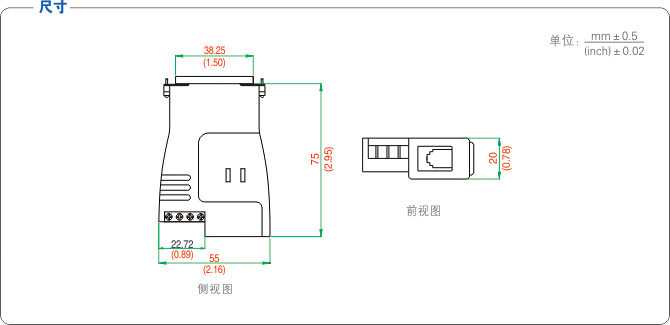

● 外形尺寸：75mm×55mm×20mm
● 適用于一切所使用的通訊軟件，即插即用
● 使用環境：-25℃ 到 70℃，相對濕度為5%到95%
● 支持所有操作系統

產品概述

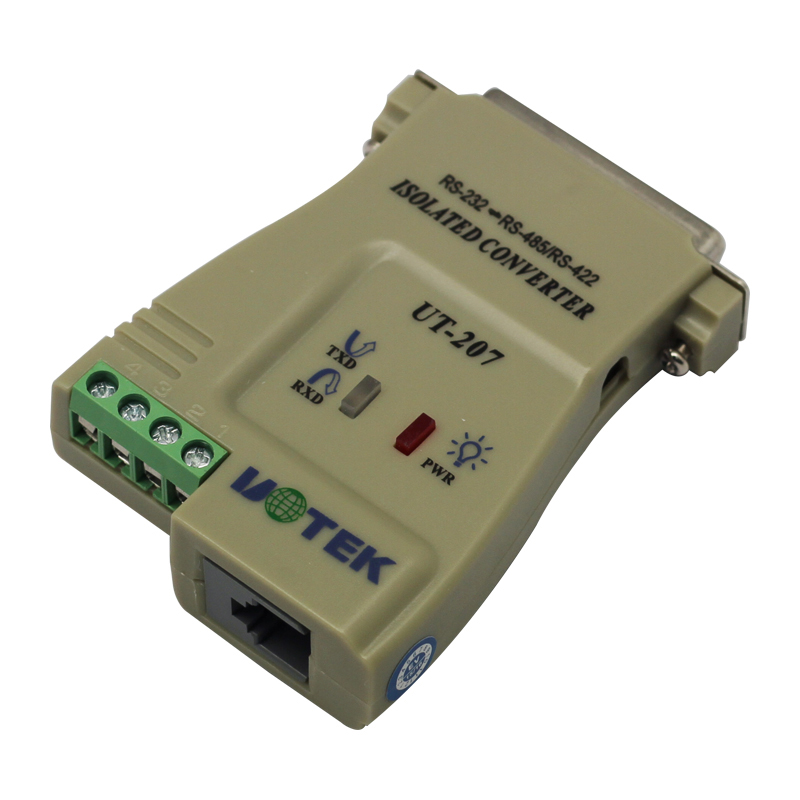

       UT-207光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低,吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING），提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB25母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過接線柱及RJ-11電話插座連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需開關設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何的修改。
        UT-207光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。

詳細參數

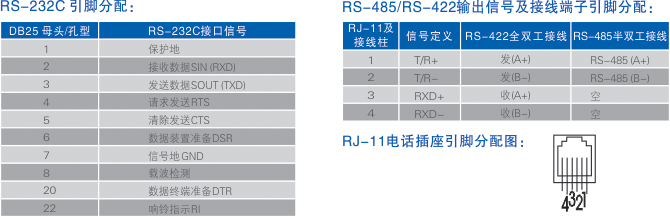

>>連接器和信號

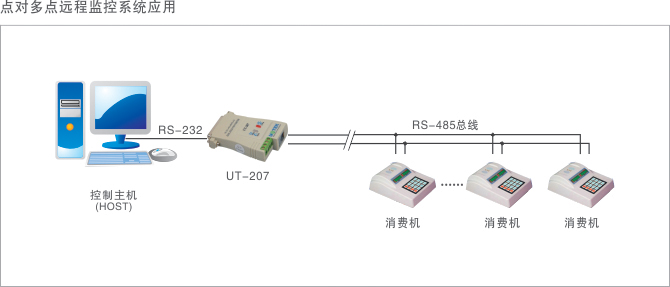

>>應用領域示意圖

>>訂購信息

備注：以上產品配件為電源適配器。
