產品特點

● 接口特性：接口兼容EIA/TIA的RS-232C、RS485標準

● 電氣接口：RS-232端DB9孔型連接器，RS-485端接線柱

● 工作方式：異步半雙工差分傳輸

● 傳輸介質：雙絞線或屏蔽線

● RS-485提供每線600W的防雷、浪涌、+/-15KV ESD保護

● 傳輸速率：300BPS-115.2KBPS

● 外形尺寸：42mm×33mm×17mm

● 使用環境：-25℃到70℃，相對濕度為5%到95%

● 傳輸距離：1,200米（RS-485端）5米（RS-232端）

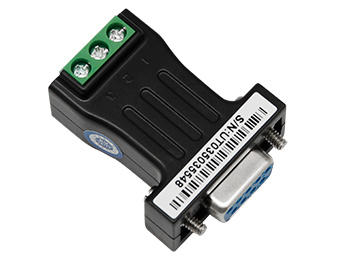

產品概述

   為了便于配有不同標準串行接口的計算機、外部設備或智能儀器之間進行遠程數據通信，必須進行標準串行接口的相互轉換。轉換器兼容RS-232、RS-485標準，能夠將單端的RS-232信號轉換為平衡差分的RS-485信號，轉換器可將RS-232通信距離延長至1.2公里, 無需外接電源采用“RS-232電荷泵” 驅動，不需要靠初始化RS-232串口可得到電源，內部帶有零延時自動收發轉換，I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，從而保證了在RS-232半雙工方式下編寫的程序無需更改便可在RS-485方式下運行，確保適合現有的操作軟件和接口硬件，轉換器傳輸速率300-115.2Kbps。都可以應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡, 實現多機應答通信。廣泛地應用于工業自動化控制系統、一卡通、門禁系統、停車場系統、自助銀行系統、公共汽車收費系統、飯?zhí)檬埏埾到y(tǒng)、公司員工出勤管理系統、公路收費站系統等等。

詳細參數

>>連接器和信號

>>硬件安裝及應用

      本產品外形采用DB-9/接線柱通用轉接插頭，輸出接口配有普通接線柱，可使用雙絞線或屏蔽線，連接、拆卸非常方便。T/R+、T/R-代表收發Ａ+、Ｂ-，VCC 代表備用電源輸入，GND 代表公共地線，點到點、點到多點、半雙工通信接兩根線(T/R+、T/R-)，接線原則“發/收+”接對方的“發/收+”、 “發/收-”接對方的“發/收-”，RS-485半雙工模式接線時將T/R+（發/收+）接對方的A+、T/R-，（發/收-）接對方的B-。

UT-2011接口轉換器支持以下兩種通信方式：
1、點到點/兩線半雙工
2、點到多點/兩線半雙工

轉換器作為半雙工接線時，為了防止信號的反射和干擾，需在線路的終端接一個匹配電阻（參數為120歐姆1/4W）

>>產品外形圖

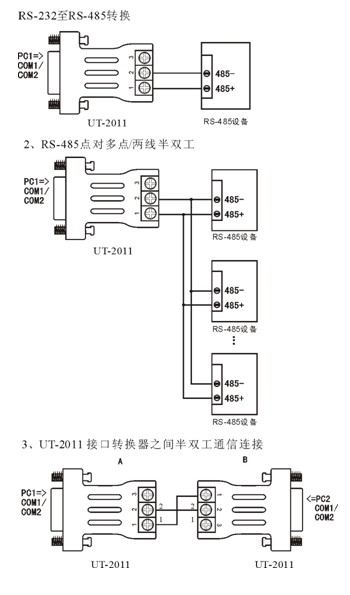

>>通信連接示意圖

>>故障及排除

1、數據通信失敗
A、檢查RS-232接口接線是否正確
B、檢查RS-485輸出接口接線是否正確
C、檢查接線端子是否連接良好
2、數據丟失或錯誤
A、檢查數據通信設備兩端數據速率、格式是否一致
