產品特點

● 接口特性：接口兼容EIA/TIA的RS-232C、RS485標準
●電氣接口：RS-232端DB9孔型連接器，RS-485端DB9針型連接器，配接線柱（可選）
●工作方式：異步半雙工差分傳輸
●傳輸介質：雙絞線或屏蔽線
●傳輸速率：300bps-115.2Kbps

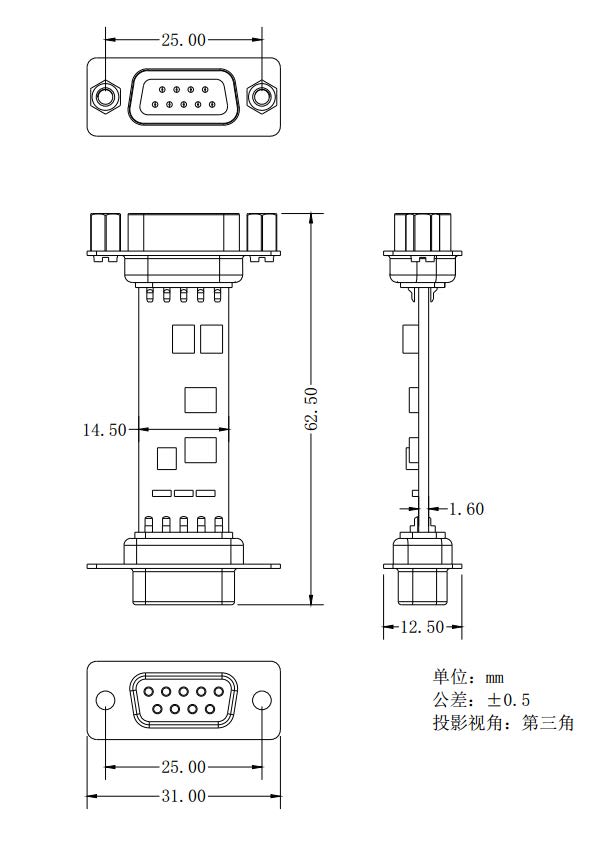

● 外形尺寸：62.5mmX31mmX12.5mm
●使用環境：-25℃ 到 70℃，相對濕度為5%到95%
●傳輸距離：1,200米（RS-485端） 5米（RS-232端）
●保護等級：RS-485接口每線600W的雷擊浪涌保護

產品概述

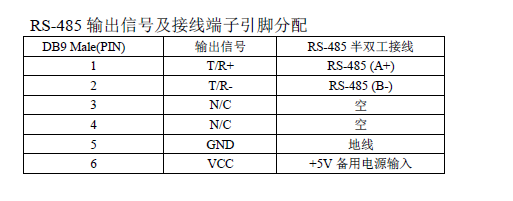

    本產品外形采用DB-9/DB-9 通用轉接插頭，其中，T/R+、T/R-代表收發Ａ+、Ｂ-，VCC代表備用電源輸入， GND 代表公共地線。點到點、點到多點、半雙工通信接兩根線(T/R+、T/R-)， 接線原則“發/收+”接對方的“發/收+”、“發/收-”接對方的“發/收-”。RS-485 半雙工模式接線時，將T/R+（發/收+）接對方的A+、T/R-，（發/收-）接對方的B-。

詳細參數
