產品特點

● 主、備電源配置保證系統不間斷工作

● 支持AC220V，頻率50/60Hz供電方式

● 支持多種型號速率的模塊卡同時工作

● 機架最多可同時插入16個獨立式光纖收發器；

● 每個獨立式光纖收發器可以相互獨立地在機架上插拔工作

● 電源保護：過壓保護，過流保護，短路保護

● 結構設計，精巧美觀，良好的通風導熱性設計

產品概述

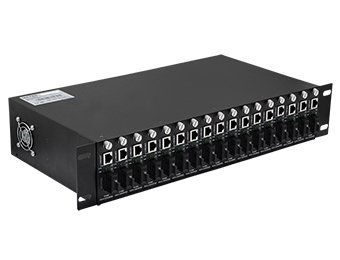

    UT-2U16系列16槽冗余雙電源光纖收發器機箱是一款經濟型高集成度的光纖收發器中心設備用于機房的收發器機架。最多可允許插入16個不同型號的光纖收發器模塊卡，由主、備電源集中供電并可自動切換。這樣不但減少了連接線，簡化了結構，而且便于管理和維護。該機架具有可靠的保護設備功能（保護光纖收發器模塊不被外界AC220V浪涌高壓擊壞）；提供可靠的穩壓源，具有負載自動平衡功能，即保證無論多少個光纖收發模塊接入，提供模塊單槽電壓均為標準電壓，保證了光纖收發模塊性能的可靠性和穩定性，為壽命一致性提供了條件。電源采用了雙備份設計，從而能為光纖以太網絡系統提供高可靠性、 高容量、 高集成度及高性能和經濟實用的光纖網絡中心解決方案，具有工作穩定、供電容量大、操作方便、易于維護等顯著特點。

詳細參數

電源需求

電源輸入：交流電壓：AC85~265V，頻率：50/60Hz

電源輸出：DC +5V

紋    波：≤20mv

電源配置：單電源或雙電源熱備份

過載保護：提供

反接保護：提供

機械特性

外殼：IP30防護等級

安裝方式：機架式安裝

尺寸（W x H x D）： 425.8mm x 90.8mm x 286mm

工作環境:

工作溫度：-10℃~55℃

工作濕度：5%~90%

儲存溫度：-40℃~70℃

相對濕度：5～95% (無凝霜)

行業標準

EMI：FCC Part 15 Subpart B classA，EN55022 class A

EMS

IEC(EN)61000-4-2(ESD)，等級3

IEC(EN)61000-4-3(RS)，等級3

IEC(EN)61000-4-4(EFT)，等級3

IEC(EN)61000-4-5(Surge)，等級3

IEC(EN)61000-4-6(CS)，等級3

IEC(EN)61000-4-8

IEC 60068-2-27(Shock)

IEC 60068-2-32(Freefall)

IEC 60068-2-6(Vibration)

保修期

3年

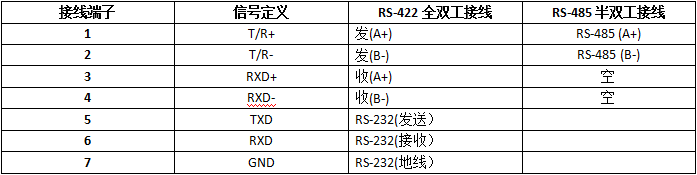

接線端子引腳分配

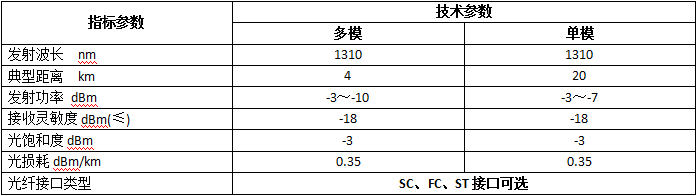

光纖技術參數

①  傳輸光纖
多模：50/125，62.5/125，100/140μm
單模：8.3/125，8.7/125，9/125，10/125μm
②  傳輸距離
多模：4km
單模：20km、40km、60km，根據用戶需求可超過120km
