產品特點

●支持1路100Base-FX光口和4路10/100Base-T（X）電口

● 采用優質的光電一體化模塊提供良好的光特性和電氣特性，

● 保證數據傳輸可靠，工作壽命長
● 支持全雙工或半雙工模式，并帶有自動協商能力
● 網口支持全自動交叉識別，無需手動操作開關
● 內帶存儲轉發機制，緩存1MB，支持多種協議
● 符合電信級運營標準，平均無故障工作在5萬小時以上
● 工作電源：DC12/24/48V接入，電源輸入無極性，可反接
● 使用SC光纖接口（可選ST、FC接口）

產品概述

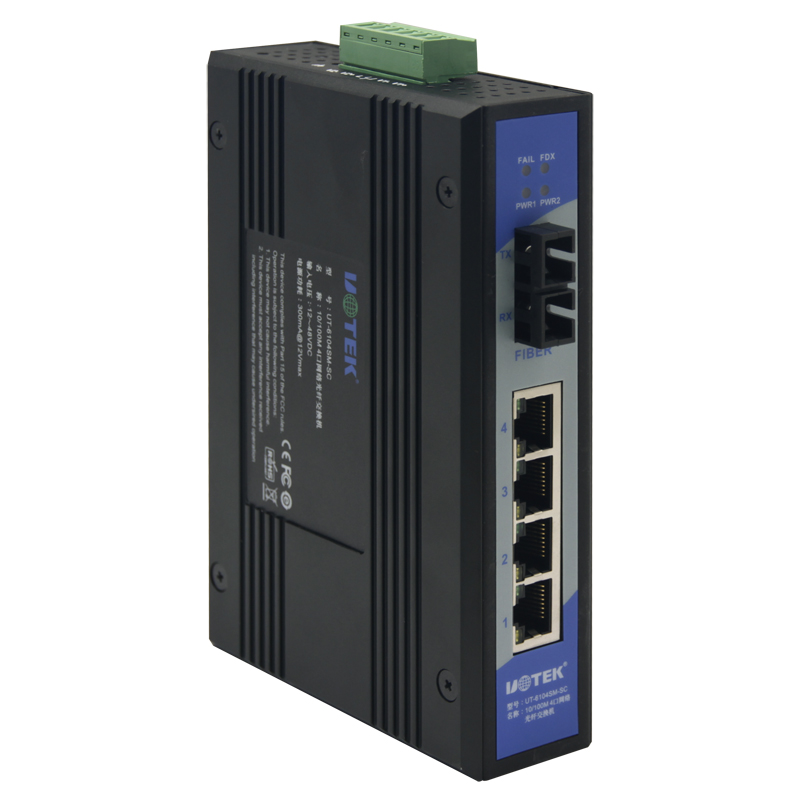

      UT-6104 100M 1光4電以太網交換機用于100Base-TX雙絞線與100Base-FX光纜之間數據通訊，最適合智能化小區或光纖到桌面的連接器，自動適應10Mbps與100Mbps的傳輸速率，方便用戶的升級。它將網絡傳輸距離的極限從雙絞線的一百米擴展到數千米以上，可以簡便地實現遠距離通信及主板服務器、中繼器、集線器、終端機與終端機之間的互聯。

>>訂購信息

備注：
以上產品標配單模雙纖SC接口，均可選ST/FC接口。

詳細參數

>>標準
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3u 100Base-FX

>>接口
光纖端口：1路100Base-FX端口（可選SC、ST、FC接口）
RJ45端口：4路10/100Base-T(X)自動偵測，全/半雙工MDI/MDI-X自適應
LED指示燈：PWR1，PWR2，F(xiàn)AIL電源故障燈,FDX光纖指示燈,端口1～4的RJ-45指示燈
報警觸點：一路繼電器輸出，常開常閉容量1A @ 24VDC

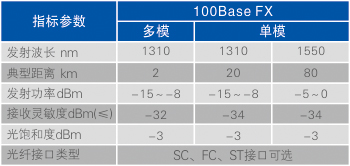

>>光纖技術參數

①  傳輸光纖
多模：50/125，62.5/125
單模：8.3/125，8.7/125，9/125，10/125μm
②  傳輸距離
多模：2km
單模：20km，根據用戶需求可訂制40Km、60Km、80km、120km。
連接線纜UTP5類線：100m

>>電源需求
輸入電壓：DC12～48V/400mA，冗余雙電源輸入
接口端子：1個可插拔的6針接線端子
過載保護：提供
反接保護：提供

>>機械特性
外殼：IP30防護等級
安裝方式：導軌式安裝\墻式安裝
尺寸（W x H x D）：150mm×37mm×100mm

>>工作環境
工作溫度：-40℃～85℃
儲存溫度：-40℃～85℃
相對濕度：5～95% (無凝露)

>>行業標準
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)，等級3
IEC(EN)61000-4-3(RS)，等級3
IEC(EN)61000-4-4(EFT)，等級3
IEC(EN)61000-4-5(Surge)，等級3
IEC(EN)61000-4-6(CS)，等級3
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)

>>保修期:5年
