宇泰工業交換機在鋼鐵廠監控系統升級改造想應用案例

>>系統簡介

      隨著我國對鋼鐵需求量的劇烈增長，各鋼鐵廠在利潤、成本和鋼鐵質量之間也出現了激烈的競爭。鋼鐵廠在車間內部鋪設了快速、可靠的網絡，實現了系統的升級，對直接影響鋼鐵質量的生產過程進行集中監控。



>>方案概述

      鋼鐵廠的高爐和熔爐處于長期無間斷工作狀態，工作環境苛刻，經常接觸鐵水、腐蝕性化學物質，周圍的電磁干擾也十分大。因此，系統的可靠性和冗余性成為了縮短宕機時間的關鍵因素。更重要的是，鋼鐵廠需要對數據進行長距離傳輸，平均距離在200米以上；而原材料車間到精練車間之間的通信距離則超過了500米。此外，新系統的安裝、操作和管理必須盡可能節省費用，并能夠兼容原有PLC控制系統，還要方便系統今后升級。利用工業交換機組成的以太網解決方案，也適用于其他的工業監控系統中。

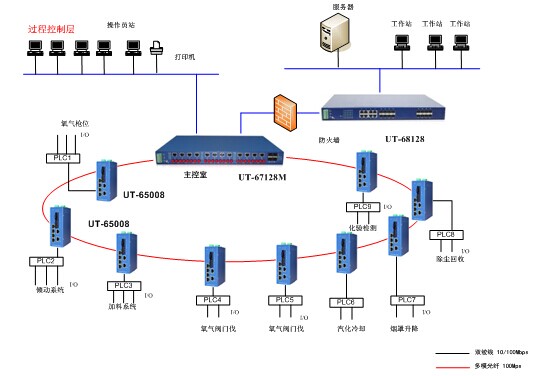

       為了實現對鋼廠的全面監控，鋼廠選用了UT-65008工業級以太網交換機。該產品體積小，端口集成度高，具備即插即用功能，成本低。鋼廠采用可靠的光纖冗余環網來連接所有高爐，該冗余環以太環網具備斷線后20ms內快速恢復的能力。此外，UT-65008易于配置和管理，且具備自動報警功能，適用于苛刻的工業環境，網絡結構如圖下圖所示。



>>方案特點
整個網絡方案具有如下特點：
●帶寬大，傳輸速度快。整體方案采用全雙工100Mbps光纖以太環網，網絡實際帶寬達到200Mbps；
●現場設備具備-40～85℃寬溫環境工作能力，可以適應各種惡劣環境；
●工業環網設計，環網自愈時間≤20ms，當發生通信故障時，數據會沿冗余鏈路進行傳輸，提高了網絡的冗余性和可靠性；
●該方案所涉及的設備均采用冗余雙電源輸入設計，當一路電源因?yàn)槿藶榛蜃匀灰蛩貙?dǎo)致斷電，另一路電源繼續正常工作，不影響通信系統傳輸數據；

>>主要設備

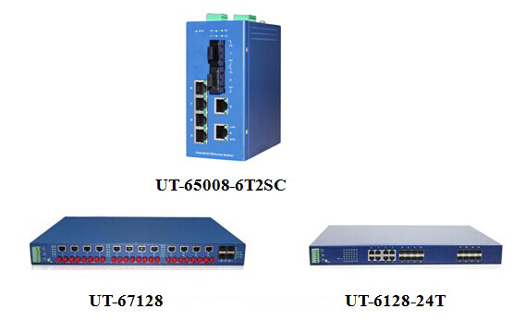

應用端	產品型號	產品參數	數量
站控端	UT-65008-6T2SC	配有2個百兆光纖端口，6個百兆以太網端口	9
主控端	UT-66026 -24T2SC	配有4個百兆光纖端口，20個百兆以太網端口	1
主控端	UT-68128	三層機架式工業級以太網交換機，配24個百兆電口	1

>>方案總結
      基于現有PLC控制系統的數據和信號采集能力得到了顯著提高。與原有監控系統相比而言，系統控制器和操作員借助該網絡可以快速校正過程參數。由于高爐/熔爐控制系統作為煉鋼過程中質量控制的核心系統，其生產效率的提高所帶來的效益是顯而易見的。同時，鋼廠還實現了對涉及產品堅固性和質量的參數的采集和監測，包括溫度、壓力、原材料和氣體流量等。
