項目背景

對中國某大型重型機械設備制造上而言，能源消耗是很大的一項成本支出。Moxa為客戶量身定制了一套工業級千兆骨干網絡解決方案，整合了全廠的自動化和信息系統，成功導入一個可靠高效的能源管理監控系統。以以太網為核心的解決方案幫助用戶整合各種工業協議，并有效提升了能源利用率、業務盈利率和整體生產效率。

系統需求

• 廣泛的交換機產品組合，支持靈活、動態的分層網絡部署和集成

• 3層/2層網管能力，可擴展和高密度的以太網平臺

• 方便地進行通信和工業自動化平臺的集成

• 在惡劣環境下保持高可靠的操作，如24小時不間斷運行，極端溫度和連接不穩定等情況

Moxa解決方案

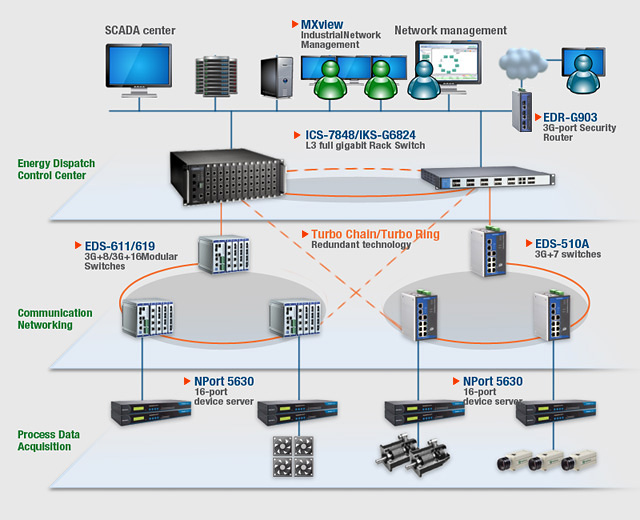

設備制造商采用了非常復雜的過程控制系統，來集成對運動控制、輸送機、傳感器等的控制。而采用具有高效統一性的網絡無疑是最好的解決方案，這樣可以統一所有車間的通信規范，來優化整個網絡的通信效率。Moxa構建了一個多層級、多功能的工業網絡，將所有的數據流都通過這個獨立的骨干以太網絡進行傳輸。

Moxa的3層機架式交換機和緊湊型導軌式交換機都支持EtherNet/IP和Modbus/TCP工業協議，方便的實現自動化系統集成。Moxa NPort系列設備聯網服務器主要安裝在設備層，允許分布式數據通過串口將數據傳輸至以太網。為了提升傳輸?shù)男剩珽DR-G903系列千兆路由器為外部數據通訊提供保護，免受來自網絡的攻擊。

3層路由功能
ICS-G7848和IKS-G6824交換機均可構建一個高速的骨干網絡，在整個廠區的信息處理系統中建立多個VLAN路由。這兩款產品均支持機架式安裝方式，提供高密度的千兆上行鏈路、智能路由、冗余電源輸入和50ms網絡快速自愈能力。

靈活性和可靠性
Moxa獨創的Turbo Ring和Turbo Chain支持任意兩個節點的連接，然后形成一個無限和易于擴展的冗余網絡。在該項目中，SI采用了現場層的EDS系列導軌式交換機和機架式交換機來構建一個多層的網絡結構，并實現網絡的靈活連接和備份路徑。相較而言，這種拓?fù)浣Y(jié)構更簡單，也更具性價比。

網絡的一致性
Moxa NPort 5610/5630串口設備聯網服務器，EDS-600系列和EDS-510A系列導軌式交換機可以將各類現場數據傳輸至骨干以太網中。Moxa機架式和導軌式交換機采用共同的固件，可以提升EMS平臺的網絡一致性和傳輸高效性。

可靠的遠程訪問
為了實現實時的遠程監控，SI采用了EDR-G903作為外部VPN路由器和防火墻。防火墻功能可以為遠程網絡、SCADA和DCS網絡之間的通訊提供可靠和安全的保障，也能最大限度的降低不間斷運行帶來的風險。

Why Moxa

• 所有Moxa設備均采用無風扇設計，支持寬溫，適用于惡劣環境

• 產品組合廣泛，具有可擴展性和靈活性，滿足接入層到核心層的網絡需求

• 多功能工業通訊能力，易于自動化集成

• 毫秒級的網絡冗余

• 中央和遠程站點之間建立安全的通信
