項目介紹

沙鋼集團是江蘇省重點企業集團、國家特大型工業企業，全國最大的民營鋼鐵企業。目前沙鋼集團擁有總資產1300億元，職工35000余名。年生產能力煉鐵2700萬噸、煉鋼3100萬噸、軋材3000萬噸。在09年公布的中國企業500強中名列第35位，中國制造業500強中名列第11位，全國民企中名列第1位，并成功躋身世界500強，也是國內唯一一家上榜的民營企業。

沙鋼集團有熱卷板坯庫、寬厚板項目中間庫/成品庫、熱處理項目成品庫等等數十個庫區；而每個庫區中又使用較多的行車（橋式起重機）對庫區內貨物進行搬運。因此庫區發貨房需要與行車操控室進行通訊，如下達作業指令到每個行車的操控室等。

早期的實現方式是通過有線將發貨房主機與行車操控室主機建立通訊連接，但由于行車為移動設備，因此對線纜產生很大的磨損從而產生了較高的維護費用。同時線路磨損存在很大的安全隱患。故經過論證決定采用無線通訊的方式來實現發貨房與行車操控室的通訊。

系統需求

• 由于行車具有移動性，因此必須采用無線傳輸?shù)姆绞健?/p>

• 庫區范圍大，且電磁干擾大，無線通訊產品能確保至少500m以上的可靠通訊。

• 產品必須具備快速漫游切換功能，以確保行車行駛過程中可以及時切換不同AP，確保數據傳輸可靠性。

• 產品必須具備可靠的工業等級需求，如寬溫等工業認證。

Moxa解決方案

此次沙鋼的無線通訊系統共涉及煉鋼板坯庫、熱板卷項目成品庫、寬厚板項目原料板坯庫、寬厚板項目中間庫、寬厚板項目成品庫、熱處理項目原料鋼板庫、熱處理項目成品庫等7個庫區，均需對庫區內的行車進行無線監控。

最終客戶采用了Moxa AWK-3121搭建了整個庫區的無線通訊系統。首先，把庫區內每輛行車操控室內的工控機連接到Moxa AWK-3121上，AWK-3121作為Client端通過饋線將天線外延至行車操控室外。然后，在庫區每個垮的中央位置安置一臺AWK-3121，設置為AP模式，通過有線將每個垮中央安置的AWK-3121連接到發貨房。這樣，行車操控室內的AWK-3121可通過無線鏈路與垮中央的AWK-3121建立連接，從而實現發貨房與每輛行車操控室建立實時通訊。

AWK-3121是一款工業等級的無線產品，支持Moxa獨有的Turbo Roaming?快速漫游切換技術，能夠在50ms內實現指定條件下的AP漫游切換，保證了通訊數據的持續可靠性。除此之外，AWK-3121支持10 KM長距離通訊，減少了庫區內AP Sever的安置數量，為客戶節省大量的購置成本。AWK-3121獨特的工業等級設計也完全符合工業現場的需求。AWK-3121通過諸多工業級認證，如UL/cUL Class I Div. 2，ATEX Class I Zone 2，EN50155，EN50121-1/-4和Directive 72/245/EEC等；其寬溫型號還可在-40至75℃的環境中穩定運行。

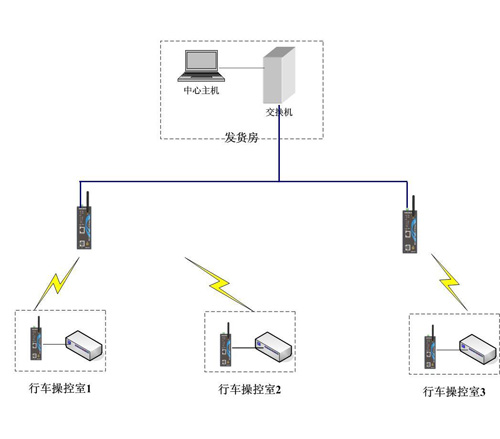

系統配置圖

為什么選擇Moxa？

• AWK-3121支持10 KM長距離通訊，減少庫區內AP Sever的安置數量，節省成本。

• AWK-3121支持Turbo Roaming?快速漫游切換，可在50ms內實現指定條件下的AP漫游切換，保證了行車與發貨房的持續通訊。

• AWK3121系列工業級的品質，通過諸多工業級認證如C1D2、EN50155等，支持-40至75℃的工作溫度，確保在鋼廠庫區苛刻環境下穩定可靠的工作。

• AWK-3121無風扇和低功耗的設計，有力保證了設備運行可靠穩定，其MTBF均達20年以上。

應用產品介紹:AWK-3121

• 兼容IEEE802.11a/b/g標準

• 支持冗余24VDC供電和PoE

• 支持WPA/WPA2/802.1X/MAC地址過濾等安全功能

• 導軌安裝或壁掛安裝

• IP30防護等級高強度外殼設計

• 支持快速漫游Turbo Roaming?
