光伏電站智能監控系統應用案例

>>系統概述

      光伏電站智能監控系統是一套專門針對光伏電站、分布式光伏發電項目定制的集數據采集、加工、展示、遙控、遙調、異常報警、分析、報表于一體的智能化監控系統，可實時監控站內光伏電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜等設備運行情況，遙控操作站內開關、刀閘和調檔設備，保障電站安全運行，滿足電站運行人員日常操作及上級系統或調度的監控需求。

      系統側重于光伏電站內部設備運行情況監控和分析，相對于傳統光伏電站監控系統，實現采集數據的精細化、有效性處理分析，監測界面展示更加直觀，能夠快速定位逆變器、電池組串支路故障，有效提高運維效率。

>>系統簡介

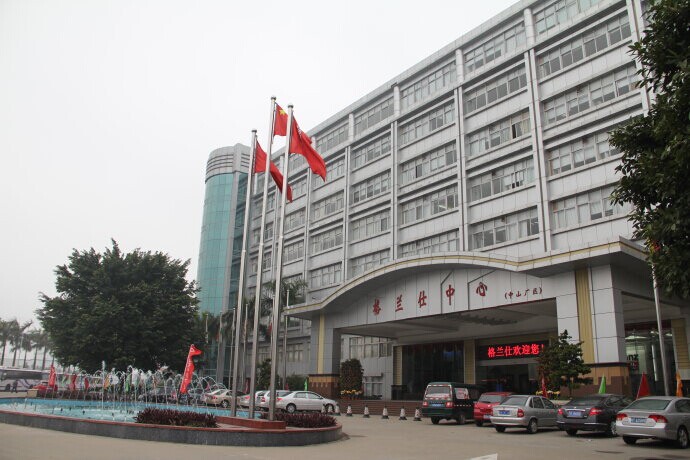

      中山格蘭仕生產基地光伏園區光伏電站智能監控系統是一套專門針對光伏電站、分布式光伏發電項目定制的集數據采集、加工、展示、遙控、遙調、異常報警、分析、報表于一體的智能化監控系統，可實時監控站內光伏電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜等設備運行情況，遙控操作站內開關、刀閘和調檔設備，保障電站安全運行，滿足電站運行人員日常操作及上級系統或調度的監控需求。

     該項目設計規模達50MWp，占用屋頂面積50萬平方米，年發電量超過5,000萬kWh，是亞洲首個單廠區最大光伏發電項目。在每個光伏子陣，系統使用多臺工業級UT-6608M-I串口服務器（支持1口10/100M自適應RJ45口，8串口RS-485/422接線柱，串口每個端口3KV防雷防浪涌，±15KV防靜電保護，網口3KV防雷防浪涌）連接逆變柜、直流柜、光伏組件匯流箱等組件的監測單元，將監測信號通過串口服務器進行轉換后進行以太網通信，減少系統布線的復雜程度，有效降低成本。在每個光伏子陣區域，采用UT-8000系列網管型光纖環網交換機（支持16個1000BASE-X(SFP)端口，4個1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應,Console接口RS-232）將該區域所有的串口服務器與其它網絡設備連接起來，各區域的光纖環網交換機組成環網，確?，F(xiàn)場級網絡強大的備援能力。同時將系統網絡以建筑為單位分成多個千兆子環網。每個環網都有獨立RM(環網管理者)，單一環網發生故障，不會影響其他環網的備援能力。每個獨立環網采用RDH(Rapid Dual Homing)雙歸屬冗余技術上聯至UT-8000系列網管型光纖三層交換機（支持24個1000BASE-X(SFP)端口，4個1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應,Console接口RS-232），兼容諸如RSTP等其他冗余協議，支持VRRP(Virtual Redundant Router Protocol) 虛擬路由冗余協議，能相互備援。之后通過網管型光纖三層交換機接入系統核心網絡。

      所有交換機均支持IEEE 802.1Q VLAN協議，選用Tag-based VLAN跨交換機傳遞VLAN信息，同VLAN組成員可共享資源。不僅可以切割廣播域，還增強了網絡安全性和易管理性。監控中心管理主機則裝備網管軟件，可以批量檢索在線IP設備，自動繪制拓?fù)?，監控網絡各節點連線狀態。交換機支持SNMP，CLI，Web Browser等多種用戶界面，滿足不同操作習慣。

>>解決方案

a.采用工業級UT-6608M-I串口服務器
》支持1口10/100M自適應RJ45口，8串口RS-485\422接線柱，串口每個端口3KV防雷防浪涌，±15KV防靜電保護，網口3KV防雷防浪涌
》支持動態IP(DHCP)和靜態IP,支持網關和代理服務器，提供數據雙向透明傳輸實現串口485/422信號轉TCP/IP功能
》靈活合理的UNIX下Fixedtty工作機制
》32位嵌入式100兆CPU,8M的PAM,整體性能強大
》支持ARP、IP、 ICMP、 UDP、 TCP、 PPP、 HTTP、 TELNET、 DNS 、DHCP、 PAP、 CHAP等協議
》電源AC 220V，CE/FCC認證
》標準19英寸1U金屬機箱安裝

b.采用UT-66408GM網管型光纖環網交換機
》支持4個1000BASE-X(SFP)端口，8個1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應,Console接口RS-232
》支持QoS、VLAN、IGMP Snooping/GMRP等管理功能，支持冗余環網保護
》輸入電壓DC 12-48V,冗余雙電源輸入接線端子
》IP40防護等級，導軌安裝
》工作溫度-40℃~85℃

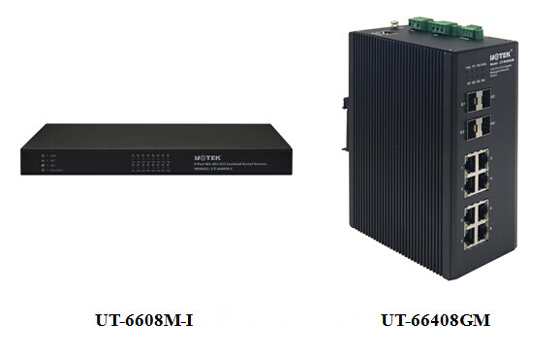

>>主要設備

應用端	產品型號	產品參數	數量	應用場合
終端采集	UT-6608M-I	支持1口10/100M自適應RJ45口，8串口RS-485\422接線柱，串口每個端口3KV防雷防浪涌，±15KV防靜電保護，網口3KV防雷防浪涌	28	光伏電站監控
網絡層	UT-66408GM	支持4個1000BASE-X(SFP)端口，8個1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應,Console接口RS-232	30	光伏電站監控

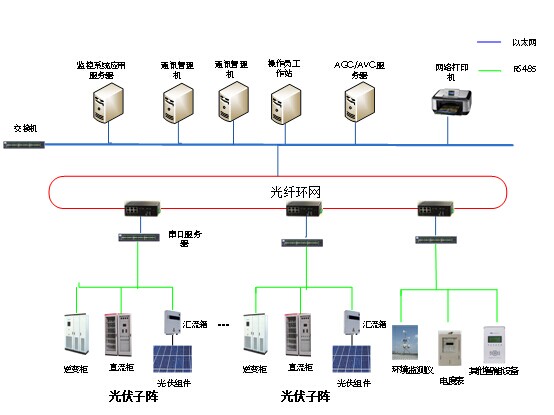

>>拓?fù)浞桨笀D

>>選擇宇泰
a.高性價比的產品

b.高效準時的交貨期

c.周全的DMS服務
